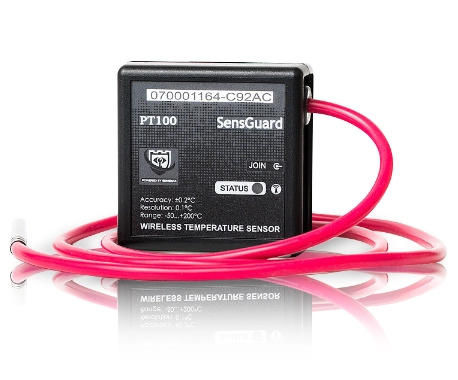

SensMax SensGuard PT100 -langaton lämpötila-anturi mittapäällä

SensGuard PT100 -langaton lämpötila-anturi mittapäällä on suunniteltu lämpötilojen etävalvontaan kylmävarastoissa, LVI-järjestelmissä, teollisuuslaitteissa, elintarviketuotannossa, laboratorioissa ja muissa ympäristöissä, joissa mittauspisteeseen on vaikea päästä tavallisella sisäänrakennetulla lämpötila-anturilla.

Anturi käyttää ulkoista PT100 RTD -mittapäätä lämpötilojen mittaamiseen alueella -50°C - +200°C. Ruostumattomasta teräksestä valmistettu 1 m:n mittapää voidaan sijoittaa pakastimen, ilmakanavan, säiliön, laitekotelon tai prosessialueen sisälle, kun taas langaton anturiyksikkö jää valvottavan alueen ulkopuolelle.

Mittaus tehdään 5 minuutin välein ja lukemat lähetetään langattomasti yhteensopivaan SensGuard-yhdyskäytävään, kuten SensGuard TCP LR X2. Yhdyskäytävä välittää tiedot SensGuardin pilvipohjaiseen valvontajärjestelmään, jossa käyttäjät voivat tarkastella raportteja, seurata lämpötilan kehitystä ja vastaanottaa hälytyksiä lämpötilarajojen ylittyessä.

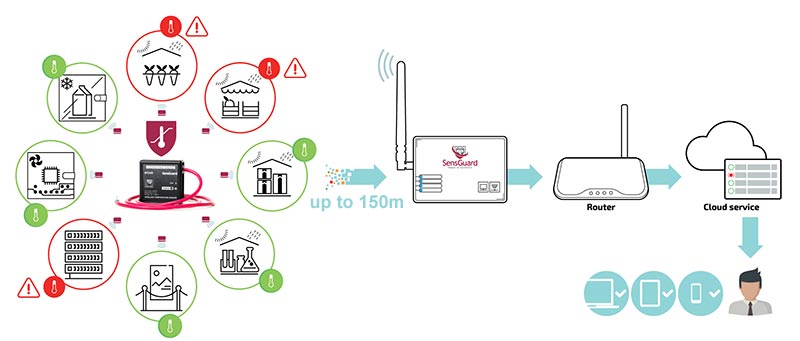

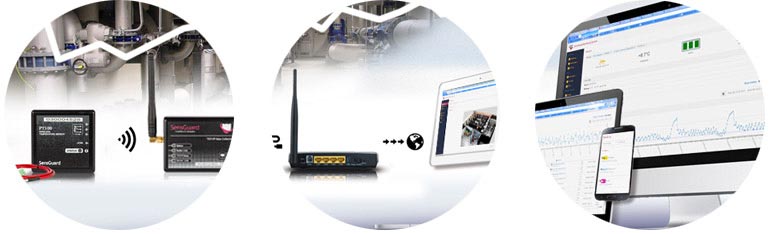

SensGuard PT100 lähettää mittapään lämpötilalukemat langattomasti SensGuard-yhdyskäytävään ja pilvipohjaiseen valvontaportaaliin.

Yhteenveto

• Langaton lämpötila-anturi ulkoisella PT100 RTD -mittapäällä.
• Mittapään mittausalue -50°C - +200°C.
• ±0.2°C:n mittaustarkkuus teollisuuden ja varastoinnin lämpötilanvalvontaan.
• 0.1°C:n mittausresoluutio lämpötilakehityksen selkeään analysointiin.
• 1 m:n ruostumattomasta teräksestä valmistettu mittapään kaapeli pakastimiin, ilmakanaviin, säiliöihin ja laitealueille.
• Langaton 868 MHz:n tiedonsiirto yhteensopivaan SensGuard-yhdyskäytävään.
• Tiedonsiirtoetäisyys jopa 150 m esteettömässä näköyhteydessä.
• AES-128-salattu tiedonsiirto anturin ja yhdyskäytävän välillä.
• Paristokäyttö kahdella vaihdettavalla AAA-paristolla.
• Paristojen käyttöikä jopa 5 vuotta oletusmittausvälillä.
• IP54-kotelo anturiyksikölle.

Pyydä konsultaatio

Miten PT100-anturi toimii

PT100-anturi mittaa lämpötilaa ulkoisella ruostumattomasta teräksestä valmistetulla RTD-mittapäällä. Mittapää sijoitetaan haluttuun mittauskohteeseen, kun taas langaton anturiyksikkö voidaan jättää pakastimen, ilmakanavan, uunikotelon, säiliön tai laitealueen ulkopuolelle.

Anturi tallentaa lämpötilalukeman 5 minuutin välein ja lähettää sen AES-128-salatulla 868 MHz:n radiokanavalla yhteensopivaan SensGuard-yhdyskäytävään. Yhdyskäytävä lähettää tiedot edelleen SensGuardin pilvialustalle raportointia, hälytyksiä ja historiatietojen analysointia varten.

Laitteessa on verkkoyhteyden diagnostiikkapainike ja tilan merkkivalo, joiden avulla käyttäjä voi tarkistaa, onko anturi yhteydessä yhdyskäytävään ja SensGuardin pilvijärjestelmään.

Lämpötilanvalvonta ulkoisella mittapäällä

Ulkoisen mittapään ansiosta PT100 soveltuu kohteisiin, joissa itse anturiyksikköä ei ole tarkoituksenmukaista sijoittaa suoraan mitattavaan ympäristöön. Mittapää voidaan esimerkiksi sijoittaa pakastimen tai ilmakanavan sisälle, kun taas anturiyksikkö jää ulkopuolelle paremman langattoman yhteyden ja helpomman paristojen vaihdon mahdollistamiseksi.

Tämä rakenne soveltuu korkeiden lämpötilojen alueille, kylmävarastoihin, LVI-ilmakanaviin, nestesäiliöihin, koneisiin, uuneihin ja muihin käyttökohteisiin, joissa sisäänrakennetun anturin käyttö ei olisi käytännöllistä.

Asennus

Anturiyksikkö kiinnitetään erittäin pitävällä kaksipuolisella teipillä sileälle pinnalle, kuten muoville, metallille, lasille tai maalatulle seinälle. Tämä mahdollistaa nopean asennuksen ilman poraamista tai lisäkiinnitystarvikkeita.

Kun anturiyksikkö on kiinnitetty, sijoita ulkoinen 1 m:n mittapää alueelle, jonka lämpötilaa halutaan mitata. Anturiyksikkö tulee sijoittaa paikkaan, jossa se pysyy SensGuard-yhdyskäytävän langattoman yhteyden kantaman sisällä ja elektroniikalle sallitulla käyttölämpötila-alueella.

Anturi toimitetaan pois päältä paristojen suojaamiseksi varastoinnin ja kuljetuksen aikana. Käynnistä laite painamalla JOIN-painiketta lyhyesti ja rekisteröi anturi SensGuardin pilviportaaliin ohjatun yhteystoiminnon avulla.

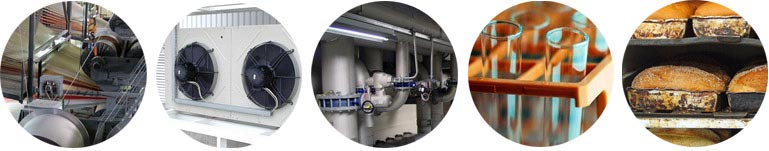

PT100-mittapään asennus pakastimiin, ilmakanaviin, säiliöihin, prosessilaitteisiin ja muihin vaikeasti saavutettaviin mittauspisteisiin.

Pyydä konsultaatio

Yhteensopiva yhdyskäytävä ja pilvivalvonta

PT100-anturi tarvitsee yhteensopivan SensGuard-yhdyskäytävän verkkopohjaista valvontaa varten. Yhdyskäytävä vastaanottaa langattomat anturilukemat ja välittää ne SensGuardin pilvialustalle.

• SensGuard TCP LR X2 -langaton yhdyskäytävä ja tiedonkeruulaite SensGuard-valvonta-antureille.

Pilvialustalla käyttäjät voivat tarkastella lämpötilahistoriaa, määrittää raja-arvoja, vastaanottaa hälytyksiä ja viedä valvontaraportteja. Tämä tukee päivittäistä valvontaa, laadunhallintaa ja auditointidokumentaatiota.

Tyypilliset käyttökohteet

SensGuard PT100 soveltuu langattomaan lämpötilanvalvontaan kohteissa, joissa tarvitaan ulkoista mittapäätä, koska mittauspiste sijaitsee laitteen, varastotilan, ilmakanavan, säiliön tai muun vaikeasti saavutettavan alueen sisällä.

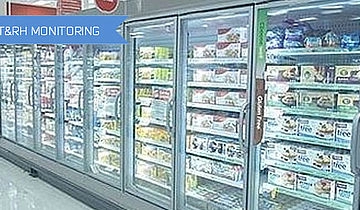

• Kaupallinen kylmäsäilytys supermarketteihin, ruokakauppoihin, kylmävitriineihin ja kylmähuoneisiin.

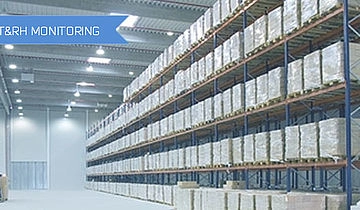

• Kylmävarastointi ja logistiikka varastoihin, suuriin pakastimiin ja lämpötilaherkille tuotteille.

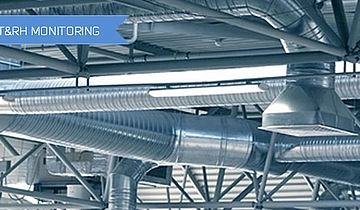

• LVI ja ilmanvaihto ilmakanavien lämpötilanvalvontaan ja teknisten tilojen seurantaan.
• Teollisuuslaitteet koneiden, prosessiputkistojen ja tuotantoympäristöjen lämpötilanvalvontaan.
• Elintarviketuotanto uunien, jäähdytystunneleiden, säilytysalueiden ja prosessilämpötilojen valvontaan.
• Laboratoriot laitteiden ja varastointialueiden lämpötilanvalvontaan.
• Palvelinhuoneet ja datakeskukset paikalliseen lämpötilanvalvontaan laitetelineiden ja muiden laitteiden ympärillä.
• Museot ja arkistot ilmastoherkkien kokoelmien ja varastointialueiden valvontaan.

Hyödyt liiketoiminnalle

Langaton lämpötilanvalvonta ulkoisella mittapäällä auttaa organisaatioita vähentämään manuaalisia tarkastuksia ja havaitsemaan lämpötilamuutokset ennen kuin ne aiheuttavat tuotehävikkiä, palvelukatkoksia tai laatuongelmia. Ulkoinen mittapää mahdollistaa lämpötilan mittaamisen täsmälleen tarvittavasta kohdasta, samalla kun anturiyksikkö säilyy helposti huollettavana.

Pilvipohjainen raportointi ja hälytykset auttavat tiimejä reagoimaan nopeammin, ylläpitämään lämpötilahistoriaa ja tukemaan sisäistä laadunvalvontaa. Langattoman rakenteen ansiosta uusia valvontapisteitä voidaan myös lisätä olemassa oleviin tiloihin ilman pitkien signaalikaapeleiden vetämistä jokaiseen mittauspisteeseen.

• valvo mittapään lämpötiloja alueella -50°C - +200°C;
• vähennä manuaalisten lämpötilatarkastusten tarvetta;
• vastaanota hälytyksiä raja-arvojen ylittyessä;
• säilytä historiaraportit laadunvalvontaa ja auditointeja varten;
• sijoita mittapää valvottavalle alueelle ja pidä anturiyksikkö helposti saavutettavissa;
• lisää uusia valvontapisteitä ilman anturikaapeleiden vetämistä yhdyskäytävään.

Käytännön esimerkki

Leipomo asentaa SensGuard PT100 -antureita uunien poistopisteiden ja jäähdytystunneleiden läheisyyteen. Mittapäät sijoitetaan tarvittaviin mittauspisteisiin, kun taas langattomat anturiyksiköt kiinnitetään kuumimpien alueiden ulkopuolelle paikkaan, josta niillä on yhteys SensGuard-yhdyskäytävään.

Leipomon henkilöstö saa lämpötilaraportit ja hälytykset pilvipohjaiseen valvontajärjestelmään. Kun lämpötilakehitys osoittaa ylikuumenemista tai jäähdytyksen viivästymistä, teknikot voivat säätää laitteiston asetuksia ennen kuin tuotteiden laatu heikkenee.

Tekniset tiedot

Usein kysytyt kysymykset — SensGuard PT100 -anturi

• Mikä on PT100-anturin mittausalue?
  Ulkoinen mittapää mittaa lämpötiloja alueella -50°C - +200°C.
• Mikä on mittaustarkkuus?
  Mittaustarkkuus on ±0.2°C.
• Kuinka pitkä mittapään kaapeli on?
  Mittapään vakiokaapelin pituus on 1 m. Pidempiä vaihtoehtoja on saatavana pyynnöstä.
• Voiko anturiyksikön sijoittaa pakastimeen, uuniin tai korkean lämpötilan alueelle?
  Ulkoinen mittapää on suunniteltu sijoitettavaksi mitattavalle alueelle, mutta anturiyksikön käyttölämpötila on -20°C - +55°C. Anturiyksikkö tulee asentaa tämän sallitun lämpötila-alueen sisälle.
• Mikä yhdyskäytävä tarvitaan?
  Anturi tarvitsee yhteensopivan SensGuard-yhdyskäytävän, kuten SensGuard TCP LR X2:n.
• Kuinka usein mittaukset lähetetään?
  Mittausväli on 5 minuuttia.
• Mitä paristoja anturi käyttää?
  Anturi käyttää kahta AAA 1.5V -paristoa. Litiumparistoja suositellaan pakkaslämpötiloihin.
• Kuinka kauan paristot kestävät?
  Paristojen käyttöikä on jopa 5 vuotta oletusmittausvälillä.
• Miten anturi kiinnitetään?
  Anturiyksikkö kiinnitetään sileälle pinnalle erittäin pitävällä kaksipuolisella teipillä.

Haluatko aloittaa?

Tarvitsetko langatonta lämpötilanvalvontaa ulkoisella mittapäällä pakastimiin, LVI-ilmakanaviin, säiliöihin, uuneihin, teollisuuslaitteisiin tai varastotiloihin? SensMax auttaa valitsemaan projektiisi oikean PT100-anturin ja SensGuard-yhdyskäytävän kokoonpanon.

Kerro meille lämpötila-alue, mittapään sijainti, valvontapisteiden määrä, etäisyys yhdyskäytävään ja raportointivaatimukset, niin autamme määrittämään oikean kokoonpanon.

Pyydä tarjous SensGuard PT100 -anturista
