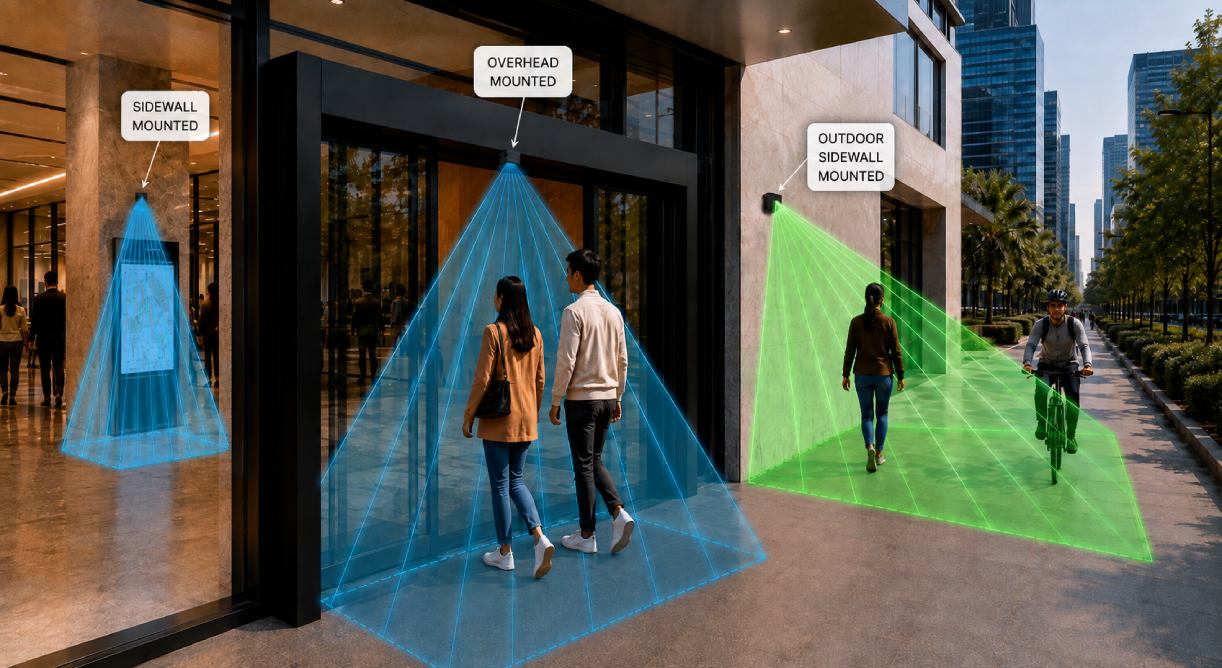

SensMax TAC-B EWP PoE-tutka-anturi henkilölaskentaan

SensMax TAC-B EWP on PoE-virralla toimiva sisä- ja ulkokäyttöön tarkoitettu tutka-anturi reaaliaikaiseen sisätilojen henkilölaskentaan sekä ulkotilojen jalankulkijoiden ja pyöräilijöiden laskentaan. Se käyttää kosketuksetonta 60 GHz mmWave-tutkateknologiaa liikkeen, suunnan, nopeuden ja läsnäolon tunnistamiseen ilman videokameroita ja ilman henkilötietojen keräämistä.

Anturi tukee sekä sivuseinäasennusta että yläpuolista asennusta, joten se soveltuu sisäänkäynteihin, käytäville, retail-alueille, julkisiin rakennuksiin, älyrakennuksiin, jalankulkureiteille ja pyöräteille. Seinätilassa TAC-B EWP voi luokitella liikkuvat kohteet jalankulkijoiksi tai pyöräilijöiksi. Yläpuolisessa tilassa se voi luokitella jalankulkijat aikuisiksi tai lapsiksi kohteen korkeuden perusteella.

PoE-virransyötön ja Ethernet-tiedonsiirron ansiosta yhdellä kaapelilla, Wi-Fi-yhteydellä, MQTT/API-integraatiolla, määritettävillä laskentalinjoilla ja -alueilla, Micro SD -varmuustallennuksella sekä sisäänrakennetulla kuivakosketinreleen lähdöllä TAC-B EWP on suunniteltu ammattimaiseen henkilölaskentaan, älyrakennusten automaatioon ja Smart City -projekteihin.

TAC-B EWP tukee joustavaa sivuseinä- ja yläpuolista asennusta tarkkaan henkilölaskentaan sisäänkäynneissä, sisätilojen kävijäalueilla sekä ulkotilojen jalankulku- ja pyöräilyreiteillä.

Lyhyesti

• PoE-virralla toimiva tutka-anturi - virta ja Ethernet-tiedonsiirto yhden kaapelin kautta.
• Sisä- ja ulkokäyttö - IP68-kotelo vaativiin sisä- ja ulkoasennuksiin.
• Sivuseinä- tai yläpuolinen asennus - yksi anturi voidaan määrittää sivulta tai ylhäältä tapahtuvaan laskentaan.
• Sisätilojen henkilölaskenta - reaaliaikainen henkilölaskenta sisäänkäynteihin, käytäville, huoneisiin ja julkisiin tiloihin.
• Jalankulkijoiden ja pyöräilijöiden laskenta ulkotiloissa - seinätila tukee jalankulkija/pyöräilijä-luokitusta nopeuden perusteella.
• Aikuisten ja lasten luokittelu - yläpuolinen tila voi luokitella jalankulkijat korkeuden perusteella.
• Kaksisuuntainen laskenta - määritettävät linjat ja alueet tukevat SISÄÄN/ULOS-kävijävirran analytiikkaa.
• Ilman kameraa ja yksityisyyttä suojaava - ei videota, ei kuvia eikä henkilökohtaisia tunnisteita.
• Reaaliaikainen raportointi - tiedonsiirto dashboardeihin, ilmoituksiin ja ulkoisiin järjestelmiin.
• MQTT/API-integraatio - soveltuu älyrakennuksiin, BMS-järjestelmiin, IoT:hen ja Smart City -alustoihin.
• Kuivakosketinlähtö - relelähtö automaatioon, hälytyksiin ja ulkoisiin laitteisiin.

Pyydä konsultaatio

Henkilölaskentateknologia 60 GHz mmWave-tutka

SensMax TAC-B EWP käyttää 60 GHz mmWave-tutkaa kameroiden sijaan. Anturi lähettää skannaavaa radiosignaalia ja vastaanottaa heijastuksia liikkuvista kohteista. Tämän ansiosta laite voi tunnistaa liikkeen, suunnan, nopeuden ja sijainnin kuvaamatta kävijöitä.

Koska TAC-B EWP on kameraton, se ei tallenna videota, kasvoja tai kuvia. Järjestelmä kerää vain anonyymiä tutkatietoa, minkä vuoksi se soveltuu yksityisyyden kannalta herkkiin kohteisiin, kuten toimistoihin, julkisiin rakennuksiin, myymälöihin, museoihin, liikennealueille, puistoihin ja kaupunki-infrastruktuuriin.

Tutkatunnistus toimii myös erilaisissa valaistusolosuhteissa, mukaan lukien pimeys, heijastukset ja kirkas auringonvalo. Se voi jatkaa liikkeen tunnistamista haastavissa ympäristöissä, joissa valoon, sumuun, lumeen tai sateeseen perustuvat olosuhteet voivat vaikuttaa videopohjaisiin järjestelmiin.

Sivuseinä-, yläpuolinen ja pylväsasennus

SensMax TAC-B EWP tukee erilaisia asennusvaihtoehtoja projektin pohjaratkaisun mukaan. Henkilölaskenta-anturi voidaan asentaa sivuseinälle, valvottavan alueen yläpuolelle tai pylvääseen ulkotilojen jalankulkijoiden ja pyöräilijöiden laskentaa varten. Tämä joustavuus tekee siitä sopivan kohteisiin, joissa tavallisia kattoon asennettavia henkilölaskureita ei voida käyttää.

Sivuseinäasennus sisätilojen henkilölaskentaan

Sivuseinäasennusta käytetään, kun anturi asennetaan seinälle, pylvääseen tai sivurakenteeseen ja se valvoo liikettä valitun alueen poikki. Tämä vaihtoehto sopii sisäänkäynteihin, käytäville, myymäläfrontteihin, avoimiin myymälätiloihin ja julkisiin kulkuväyliin, joissa kattoasennus ei ole mahdollinen, sallittu tai joissa katto on liian korkealla yläpuoliseen henkilölaskentaan.

Sivuseinäasennuksessa TAC-B EWP voi laskea molempiin suuntiin liikkuvia henkilöitä määritettävien laskentalinjojen ja -alueiden avulla. Näin anturi voi mitata SISÄÄN/ULOS-kävijävirtaa ilman, että laite asennetaan suoraan kulkuväylän yläpuolelle.

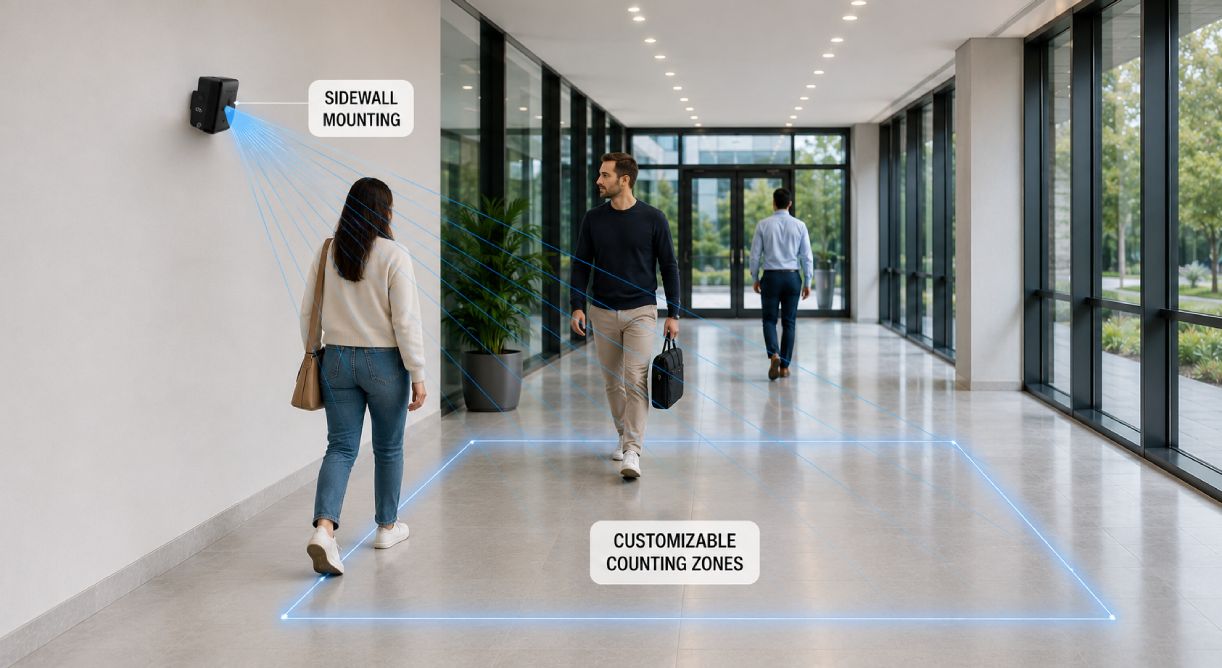

Sivuseinälle asennettu TAC-B EWP -tutka-anturi reaaliaikaiseen henkilölaskentaan kohteissa, joissa ei ole sopivaa kattoasennuspistettä.

Yläpuolinen asennus sisätilojen henkilölaskentaan ja aikuisten/lasten luokitteluun

Yläpuolista asennusta käytetään, kun TAC-B EWP asennetaan valvottavan alueen yläpuolelle ja suunnataan alaspäin. Tämä vaihtoehto sopii sisätilojen henkilölaskentaan huoneiden sisäänkäynneissä, WC-tiloissa, museoissa, kirjastoissa, julkisissa rakennuksissa, käytävillä ja valvotuilla sisäalueilla.

Yläpuolisessa asennuksessa anturi voi laskea henkilöitä ylhäältä ja luokitella kävijät aikuisiksi tai lapsiksi kohteen korkeuden perusteella. Tämä tuottaa tarkempia anonyymejä kävijätilastoja ilman kameroita ja ilman henkilötietojen keräämistä.

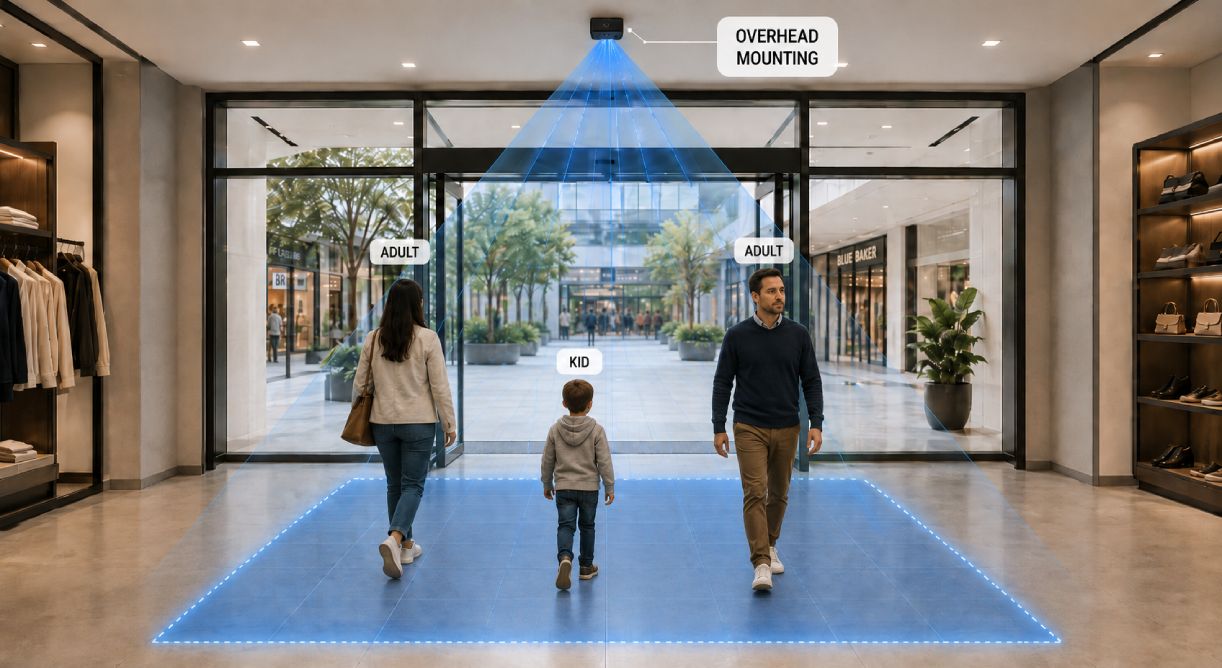

Yläpuolelle asennettu TAC-B EWP -tutka-anturi sisätilojen henkilölaskentaan ja anonyymiin aikuisten/lasten luokitteluun.

Pylväsasennus ulkotilojen jalankulkijoiden ja pyöräilijöiden laskentaan

Pylväsasennusta käytetään ulkokohteissa, joissa anturi asennetaan pylvääseen, valaisinpylvääseen tai vastaavaan pystyrakenteeseen. Tämä vaihtoehto sopii jalankulkureiteille, pyöräteille, puistoihin, julkisiin tiloihin, Smart City -alueille ja jaettuihin ulkokäytäviin.

Pylväsasennuksessa TAC-B EWP toimii seinätilassa ja valvoo liikettä reitin poikki. Se tukee kaksisuuntaista laskentaa ja voi luokitella liikkuvat kohteet jalankulkijoiksi tai pyöräilijöiksi nopeuden perusteella. IP68-kotelo tekee anturista sopivan ulkokäyttöön vaihtelevissa sääolosuhteissa.

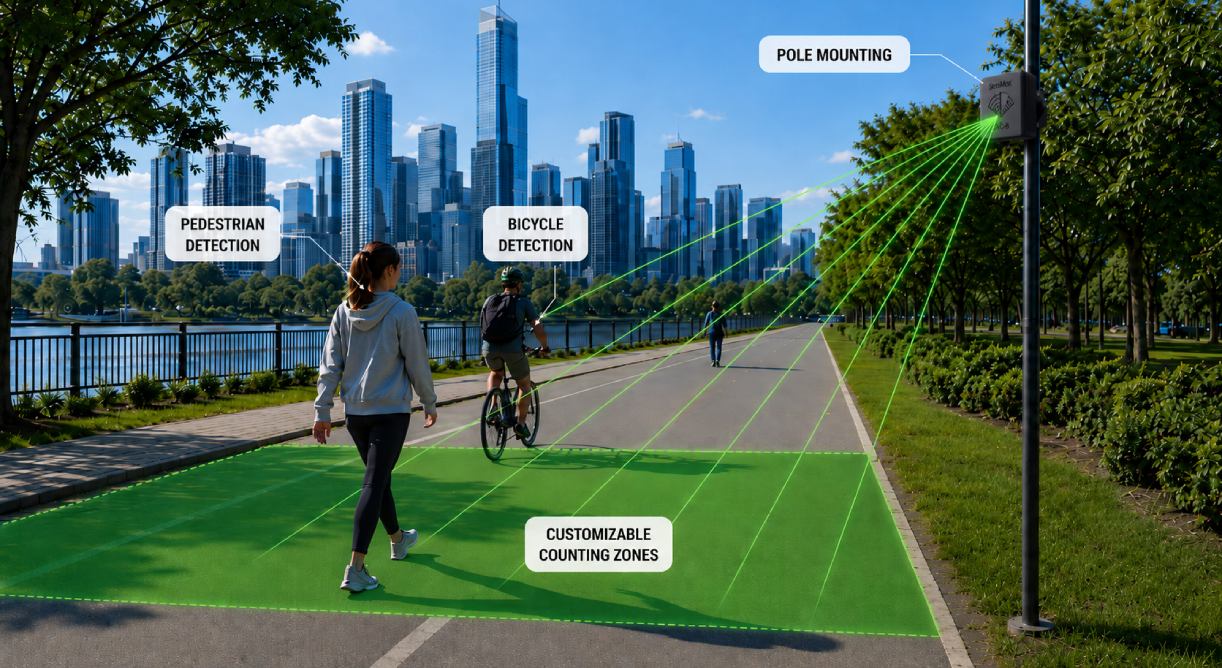

Pylvääseen asennettu TAC-B EWP -tutka-anturi jalankulkijoiden ja pyöräilijöiden laskentaan julkisissa tiloissa ja Smart City -projekteissa.

Pyydä konsultaatio

Reaaliaikainen raportointi ja integraatio

TAC-B EWP on suunniteltu reaaliaikaisiin henkilölaskentaprojekteihin, joissa tietojen on oltava heti käytettävissä dashboardeissa, raportointityökaluissa, automaatiojärjestelmissä tai kolmannen osapuolen alustoissa.

Anturi tukee langallista Ethernet-, PoE- ja Wi-Fi-yhteyttä. PoE mahdollistaa laitteen virransyötön ja tiedonsiirron yhden Ethernet-kaapelin kautta, mikä vähentää asennuksen monimutkaisuutta ja tekee anturista sopivan ammattimaisiin älyrakennus- ja infrastruktuuriprojekteihin.

Järjestelmäintegraatiota varten TAC-B EWP tukee API- ja MQTT-tiedonvientiä, ja sitä voidaan käyttää ulkoisten dashboardien, BMS-alustojen, IoT-järjestelmien, Smart City -ohjelmistojen ja muiden kolmannen osapuolen ympäristöjen kanssa. Henkilölaskentatietoja ja järjestelmätapahtumia voidaan käyttää raportoinnissa, valvonnassa ja automaation työnkuluissa.

Jos verkkoyhteys on tilapäisesti poissa käytöstä, anturi voi jatkaa tietojen tallentamista sisäänrakennetulle Micro SD -kortille ja lähettää tiedot myöhemmin, kun yhteys palautuu.

Kuivakosketinlähtö automaatioon

TAC-B EWP sisältää sisäänrakennetun kuivakosketinreleen lähdön. Sen avulla tutka-anturi voi lähettää fyysisen signaalin ulkoisiin järjestelmiin ja laitteisiin, kun valittu tapahtuma tai laskentaehto täyttyy.

Kuivakosketinlähtö tekee TAC-B EWP:stä hyödyllisen paitsi raportointiin myös automaatioprojekteihin, joissa henkilölaskentatietojen on käynnistettävä toimintoja muissa järjestelmissä.

• käynnistää ulkoisia hälytyksiä tai merkinantolaitteita;
• lähettää impulssin kulunvalvonta-, portti- tai turnstile-järjestelmiin;
• aktivoida valaistuksen tai ilmanvaihdon liikkeen tai käyttöasteen perusteella;
• lähettää kosketinsignaaleja BMS-, PLC- tai automaatio-ohjaimille;
• tukea julkisten tilojen hälytyksiä, palveluprosesseja ja turvallisuusskenaarioita.

Sisäänrakennettu kaiutin ääni-ilmoituksia varten

Kuivakosketinlähdön lisäksi TAC-B EWP:ssä on sisäänrakennettu kaiutin ääni-ilmoituksia varten. Tätä toimintoa voidaan käyttää, kun anturin halutaan reagoivan ääniviestillä tai varoituksella määritetyn tapahtuman jälkeen.

Ääni-ilmoitukset voivat tukea esimerkiksi kävijöiden ohjausta, kulkuvaroituksia, palveluhälytyksiä tai julkisten alueiden ohjeita. Kaiutin on lisätoiminto projekteihin, joissa laskenta ja tunnistus halutaan yhdistää paikalliseen palautteeseen.

Tyypilliset käyttökohteet

SensMax TAC-B EWP soveltuu sisä- ja ulkoprojekteihin, joissa tarvitaan reaaliaikaista, kameratonta tutkalaskentaa.

• Retail-myymälät ja kauppakeskukset - sisätilojen henkilölaskenta, sisäänkäyntianalytiikka, aluelaskenta ja reaaliaikainen kävijävirran raportointi.
• Toimistot ja älyrakennukset - huoneiden käyttöaste, käytäväliikenne, tilankäyttö ja rakennusautomaatio.
• Julkiset rakennukset - kameraton kävijälaskenta kirjastoissa, museoissa, kunnallisissa rakennuksissa, WC-tiloissa ja palvelualueilla.
• Jalankulku- ja pyöräilyreitit - jalankulkijoiden ja pyöräilijöiden ulkoluokittelu seinätilassa.
• Smart City -projektit - anonyymit liiketilastot kaupunki-infrastruktuuriin, puistoihin, kaduille ja jaetuille reiteille.
• Perheille suunnatut kohteet - aikuisten/lasten luokittelu yläpuolelta ilman kameroita.
• Automaatio- ja turvallisuusprojektit - kuivakosketinlähtö, ääni-ilmoitukset ja MQTT-integraatio ulkoisiin järjestelmiin.

Asennus

TAC-B EWP voidaan asentaa seinälle tai kattoon sisäänrakennetun metallikiinnikkeen avulla. Kiinnike kääntyy 180°, jolloin anturi voidaan suunnata valitun toimintatilan mukaan.

Seinätilassa suositeltu asennuskorkeus on 250-350 cm lattiatasosta. Yläpuolisessa tilassa suositeltu asennuskorkeus on 200-300 cm. Oikea asennuskorkeus on tärkeä kohteiden luokittelussa, kuten jalankulkija/pyöräilijä-tunnistuksessa seinätilassa tai aikuinen/lapsi-tunnistuksessa yläpuolisessa tilassa.

Anturi voidaan liittää suoraan PoE-reitittimeen tai PoE-kytkimeen. Jos nykyinen verkkolaite ei tue PoE:tä, voidaan käyttää ulkoista PoE-injektoria. Ulkoasennuksissa kaapeliliitosten suojaamiseen tulee käyttää vedenpitäviä liitinsuojia.

TAC-B EWP verrattuna muihin TAC-B-antureihin

TAC-B EWP on ensisijainen malli, kun projekti vaatii PoE-virransyöttöä, langallista Ethernetiä, IP68-suojausta sisä- ja ulkokäyttöön, sivuseinä- tai yläpuolista asennusta, kuivakosketinautomaatiota, MQTT/API-integraatiota, aikuisten/lasten luokittelua tai jalankulkijoiden/pyöräilijöiden laskentaa yhdellä tutka-anturilla.

Sisätilojen retail-, toimisto- ja julkisten tilojen projekteihin, joissa Wi-Fi riittää eikä PoE:tä tai kuivakosketinlähtöä tarvita, vakio SensMax TAC-B 3D-W voi olla yksinkertaisempi vaihtoehto. Ulkokohteisiin, joissa tarvitaan mobiiliyhteyttä, voidaan harkita SensMax TAC-B 4G -mallia.

Tekniset tiedot

Pakkauksen sisältö

• SensMax TAC-B EWP -tutka-anturi
• Ethernet-kaapeli 5 m
• Asennusruuvisarja
• Vedenpitävä suoja RJ-45-liittimelle
• Vedenpitävä naarasliitin releliittimelle

Laitteessa on sisäänrakennettu metallikiinnike seinä- tai kattoasennusta varten. PoE-injektori ja lisäpylväskiinnike ovat valinnaisia lisävarusteita eivätkä sisälly vakiopakkaukseen.

FAQ TAC-B EWP PoE-tutka-anturi henkilölaskentaan

• Käyttääkö TAC-B EWP videokameraa?
  Ei. TAC-B EWP käyttää 60 GHz mmWave-tutkaa. Se ei tallenna videota, kuvia, kasvoja tai henkilökohtaisia tunnisteita.
• Voiko TAC-B EWP:n asentaa sisälle ja ulos?
  Kyllä. Anturi on suunniteltu sisä- ja ulkokäyttöön, ja siinä on IP68-kotelo vaativiin sääolosuhteisiin.
• Voiko anturin asentaa seinälle ja yläpuolelle?
  Kyllä. TAC-B EWP tukee sekä sivuseinäasennusta että yläpuolista asennusta. Toimintatila valitaan web-käyttöliittymässä.
• Voiko se laskea henkilöitä molempiin suuntiin?
  Kyllä. Anturi tukee kaksisuuntaista SISÄÄN/ULOS-laskentaa määritettävien laskentalinjojen ja -alueiden avulla.
• Voiko TAC-B EWP laskea jalankulkijoita ja pyöräilijöitä ulkona?
  Kyllä. Seinätilassa TAC-B EWP voi luokitella liikkuvat kohteet jalankulkijoiksi tai pyöräilijöiksi nopeuden perusteella.
• Voiko TAC-B EWP erottaa aikuiset ja lapset?
  Kyllä. Yläpuolisessa tilassa anturi voi luokitella jalankulkijat aikuisiksi tai lapsiksi kohteen korkeuden perusteella.
• Tukeeko TAC-B EWP PoE:tä?
  Kyllä. Anturi tukee PoE IEEE 802.3af -standardia, jolloin virta ja Ethernet-data kulkevat yhden kaapelin kautta.
• Tukeeko TAC-B EWP MQTT- ja API-integraatiota?
  Kyllä. TAC-B EWP tukee MQTT- ja API-integraatiota älyrakennus-, IoT-, BMS- ja Smart City -alustoihin.
• Voiko TAC-B EWP käynnistää ulkoisia järjestelmiä?
  Kyllä. Sisäänrakennettu kuivakosketinrele voi lähettää signaaleja ulkoisiin järjestelmiin, kuten hälytyksiin, valoihin, portteihin, turnstile-järjestelmiin, BMS:ään tai PLC-ohjaimiin.
• Mitä tapahtuu, jos Internet-yhteys katkeaa?
  Anturi voi tallentaa tiedot sisäänrakennetulle Micro SD -kortille ja lähettää ne myöhemmin, kun verkkoyhteys palautuu.

Valmis aloittamaan?

Tarvitsetko PoE-tutka-anturin henkilölaskentaan sivuseinä- tai yläpuoliseen asennukseen? SensMax voi auttaa valitsemaan oikean TAC-B EWP -kokoonpanon sisätilojen henkilölaskentaan, ulkotilojen jalankulkijoiden ja pyöräilijöiden laskentaan, aikuisten/lasten luokitteluun, kuivakosketinautomaatioon tai älyrakennusintegraatioon.

Lähetä meille projektin pohjaratkaisu, asennuskorkeus, tarvittava toimintatila ja integraatiotarpeet, niin autamme määrittämään oikean kokoonpanon.
